Tour de refroidissement à contre-courant

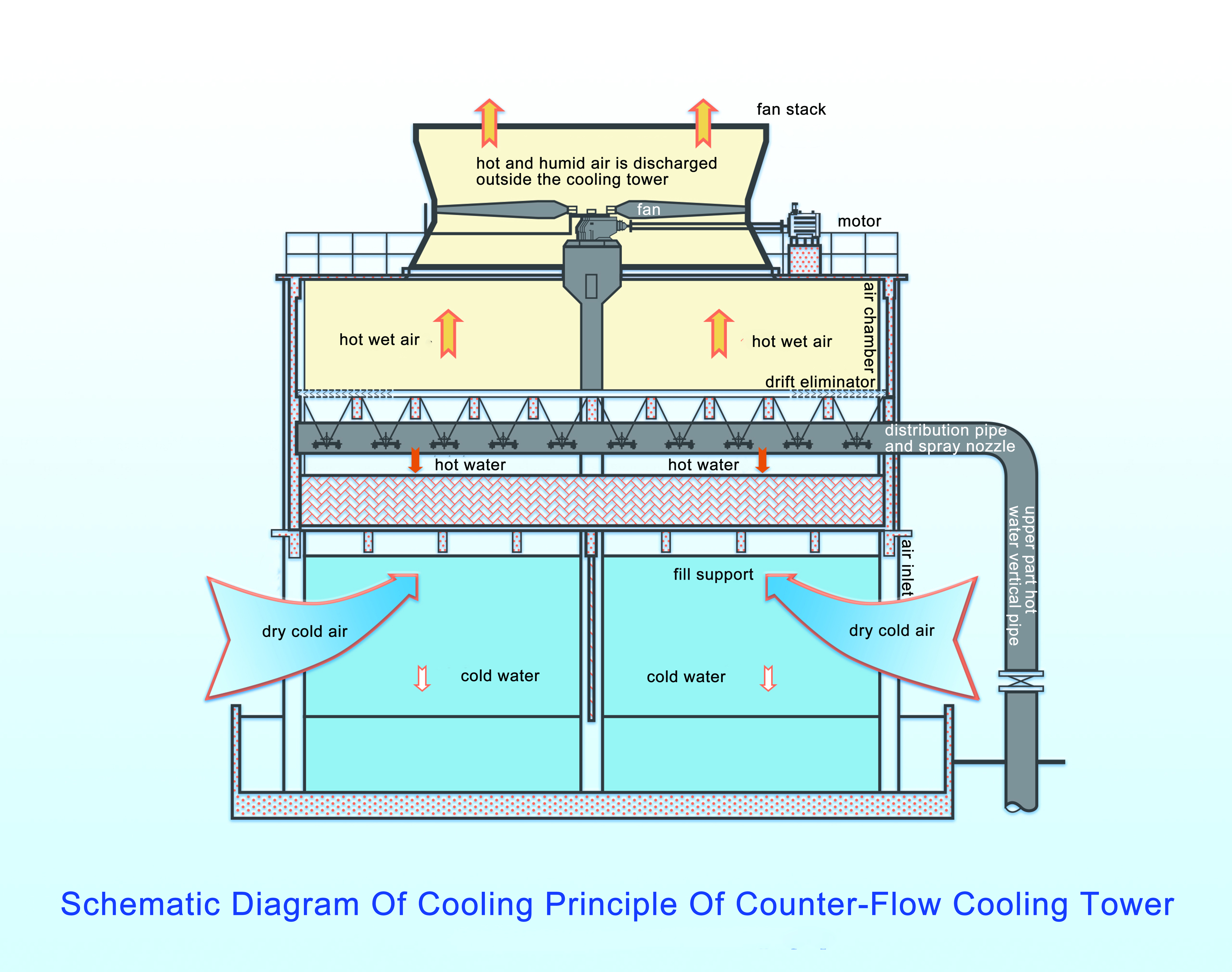

In a counterflow cooling tower design, the fundamental operational principle revolves around the opposite directional flow of air and water streams— a configuration specifically engineered to optimize heat transfer efficiency. Unlike parallel flow systems where air and water move in the same direction, counterflow designs facilitate a more thorough interaction between the two mediums. Specifically, the air flow first enters an open plenum (a dedicated chamber) located beneath the tower’s fill media— the core component responsible for maximizing the contact surface area between air and water. Once inside the plenum, the air is drawn upward vertically through the fill media by powerful fans installed at the top of the tower, creating a consistent upward airflow. Conversely, the warm process water (typically recycled from industrial machinery, HVAC systems, or power generation units) is pumped to the upper section of the tower and sprayed uniformly through a network of pressurized nozzles positioned near the top. This sprayed water then cascades downward through the fill media, moving directly opposite to the upward-moving air stream, ensuring prolonged contact between the two fluids.

Advantages of the Counterflow Design

1. Enhanced Freeze Resistance: The spray water distribution system inherent to counterflow towers is a key contributor to their superior freeze resistance compared to other designs (such as crossflow towers with gravity-fed water distribution). By atomizing water into fine droplets via pressurized nozzles, the system minimizes the risk of water pooling and stagnation— two primary causes of freezing in cooling towers during low-temperature operations. Even in cold climates, the continuous movement of sprayed water droplets and their interaction with upward airflow reduce the likelihood of ice formation on critical components like fill media, nozzles, or basin walls, ensuring reliable year-round operation.

2. High Heat Transfer Efficiency: The breakup of water into small, uniform droplets during the spray process significantly increases the water’s surface area exposed to the air. This expanded contact area, combined with the counterflow direction (which maintains a consistent temperature gradient between the air and water throughout their interaction), allows for more efficient heat exchange. As the warm water droplets fall through the fill, heat is rapidly transferred from the water to the cooler air. The upward-moving air absorbs this heat and carries it out of the tower, while the cooled water collects in the basin below. This efficient heat transfer enables counterflow towers to achieve lower outlet water temperatures, making them ideal for applications requiring precise temperature control, such as power plants or heavy industrial processes.

Disadvantages of the Counterflow Design

1. Coûts initiaux et à long terme plus élevés : L'un des principaux inconvénients des tours de refroidissement à contre-courant est leur coût généralement plus élevé, tant en termes d'installation initiale que de maintenance à long terme. Ce surcoût est principalement dû aux exigences spécifiques des pompes : le système nécessite des pompes haute pression pour générer la force nécessaire à la pulvérisation de l'eau à travers les buses montées sur le dessus, une configuration plus énergivore et plus coûteuse que les systèmes de distribution par gravité utilisés dans les tours à flux croisé. De plus, le réseau complexe de buses sous pression, de tuyauterie et de systèmes de contrôle associés augmente les dépenses d'investissement initiales. Au fil du temps, ces composants haute pression nécessitent également un entretien plus fréquent (par exemple, le nettoyage des buses, l'entretien des pompes) pour éviter le colmatage ou les pannes mécaniques, ce qui augmente encore les coûts d'exploitation.

2. Flexibilité limitée en cas de débit d'eau variable : les tours à contre-courant sont confrontées à des défis importants lorsqu'elles fonctionnent avec des débits d'eau variables. Les caractéristiques de pulvérisation (par exemple, la taille des gouttelettes, l'uniformité de la distribution, la zone de couverture) sont soigneusement calibrées pour fonctionner de manière optimale à un débit nominal spécifique. Tout écart par rapport à ce taux, qu'il s'agisse d'une augmentation ou d'une diminution, peut avoir un impact négatif sur la répartition de la pulvérisation. Par exemple, une réduction du débit peut entraîner une distribution inégale de l'eau, certaines sections du matériau de remplissage recevant une quantité d'eau insuffisante (ce qui réduit l'efficacité du transfert de chaleur), tandis qu'une augmentation du débit peut provoquer une taille excessive des gouttelettes ou une surcharge de la buse (entraînant un entraînement d'eau). Ce manque de flexibilité rend les tours à contre-courant moins adaptées aux applications où les débits d'eau fluctuent fréquemment.

3. Niveaux de bruit accrus : Les tours de refroidissement à contre-courant sont généralement plus bruyantes en fonctionnement que les autres modèles, principalement en raison de la plus grande hauteur de chute d'eau. Après avoir traversé le matériau de remplissage, les gouttelettes d'eau tombent du bas de celui-ci dans le bassin d'eau froide situé à la base de la tour.
